艦艇の基本設計 －新艦艇３０ＦＦＭ－
○小村祥子＊１

１． 発表目的

平成 30 年度計画護衛艦（以下「30FFM」という。）は、多様な任務への対応能力の向上と船体のコンパクト化を両立させた新たな護衛艦（新艦艇）として要求され、その取得に際しては、民間参画型の取得方式である企画提案方式が採用された。

本発表では、艦船設計の流れを説明するとともに、企画提案方式における艦船設計官の役割及び 30FFM について紹介することを目的とする。

２．発表内容

(1)艦船設計の流れ

従来、艦船の設計は、要求性能、概算要目の作成、基本計画、基本設計、詳細設計という流れで行われ、艦船設計官は基本設計までを担当している。

これに対して企画提案方式を採用した 30FFM では、要求性能概案を基に艦船設計官で試設計を行い、その結果を企画提案要求に反映させ提案を募った。各社から提出された企画提案書は海上幕僚監部及び装備庁が一体となって評価・選定した後、装備庁による審査会
形式で基本設計図書を作成し、現在は詳細設計を行っているところである。　（図１参照）

(2)艦船設計官の役割

今回の企画提案方式では、民間企業から建造の工程を見据えた具体的かつ実現可能な設計の提案を募った。設計の要件等は海上自衛隊からの要求として示されたが、その要求の成立性、つまり船として安全性やたん航性等が確保できる要求であるかの確認のため、また、要求を設計に反映させるためのコンセプトの構築のための試設計を艦船設計官において行った。

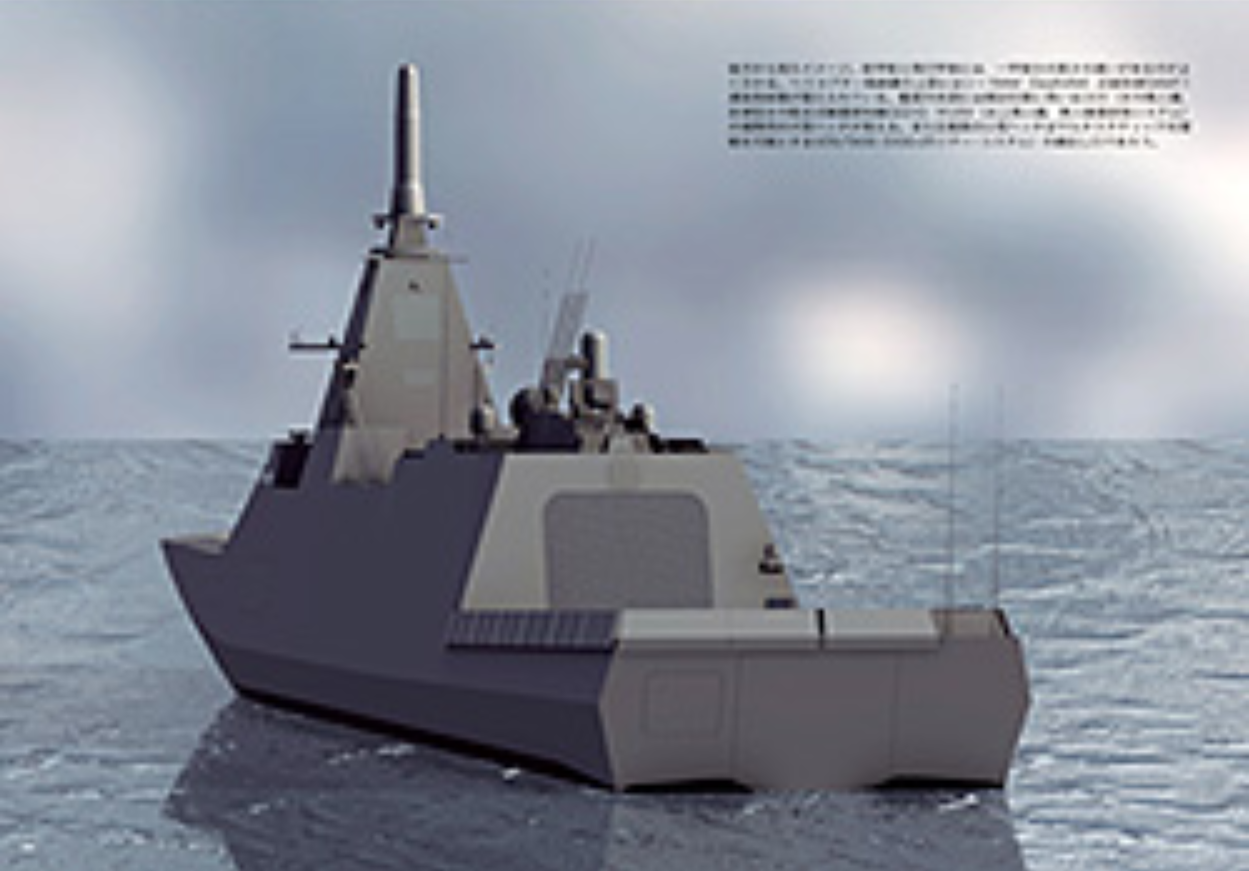

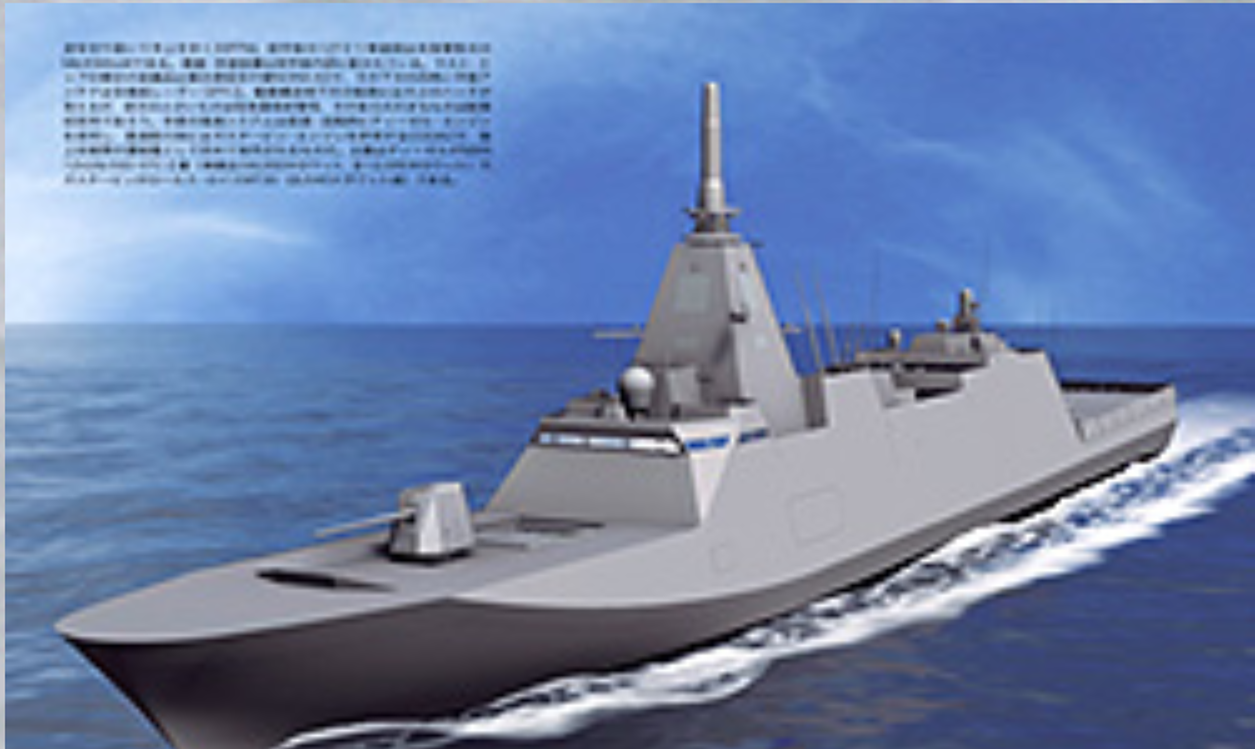

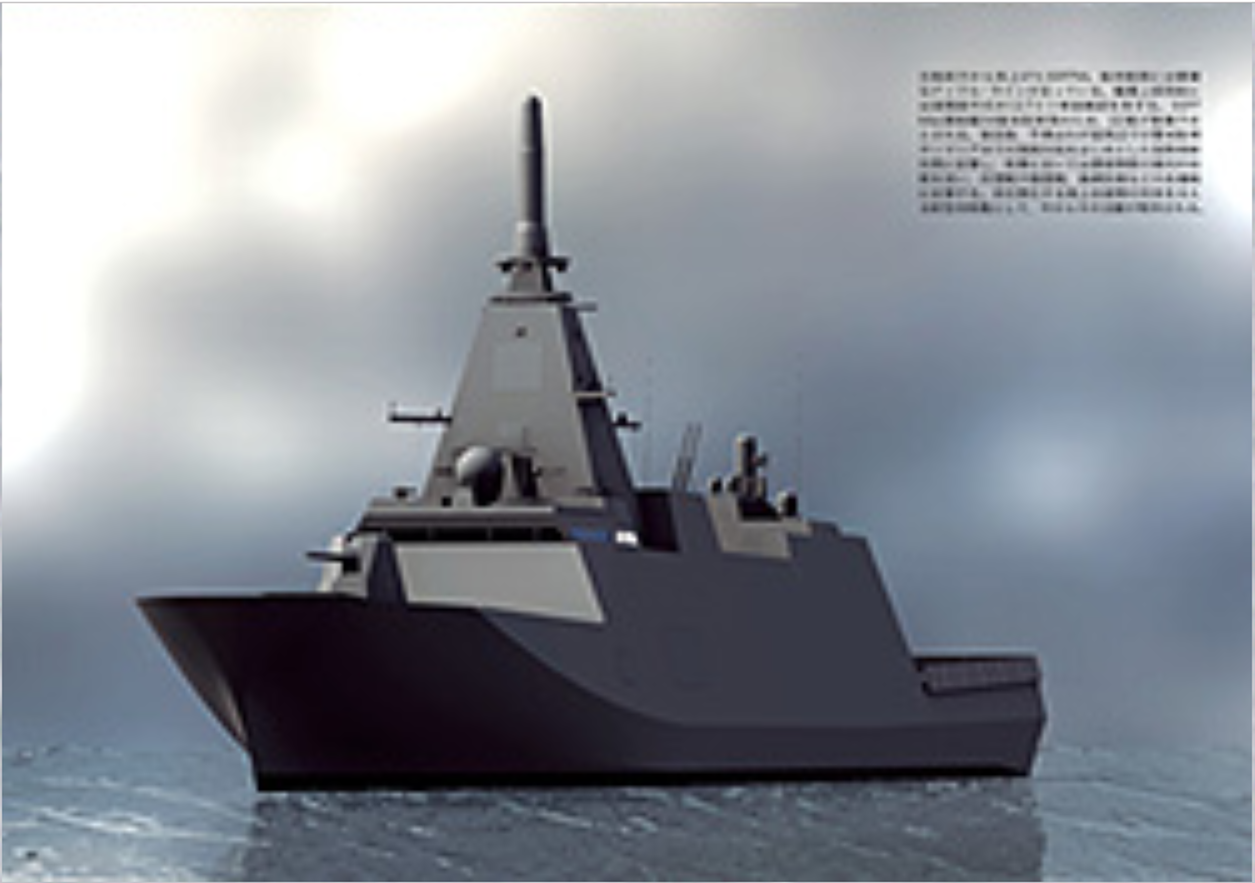

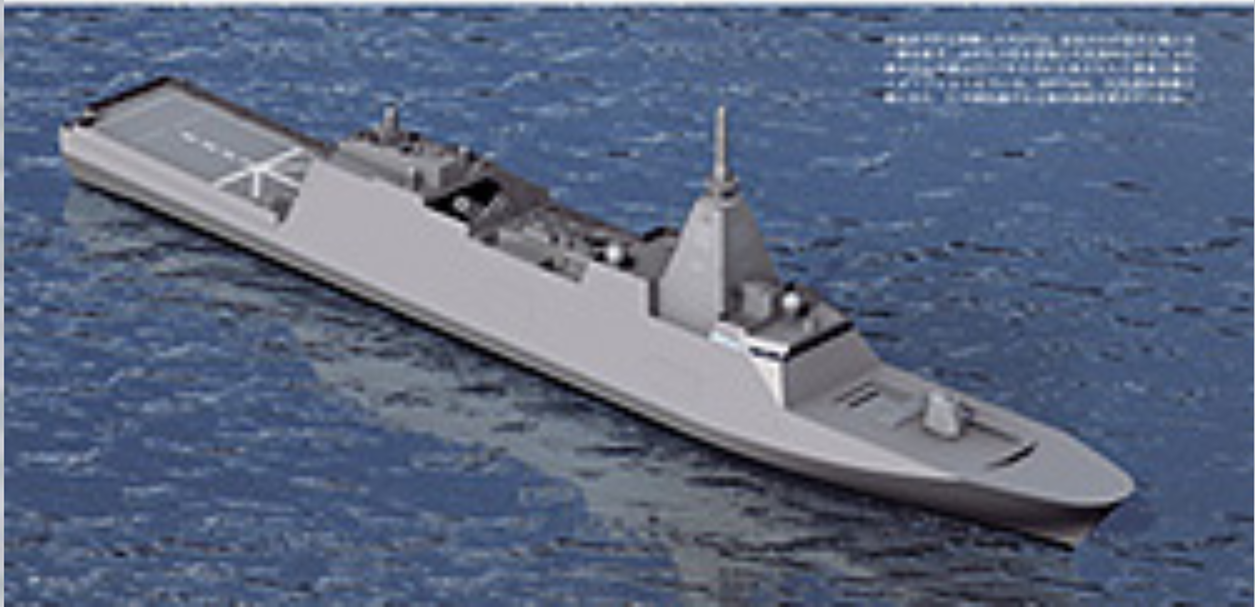

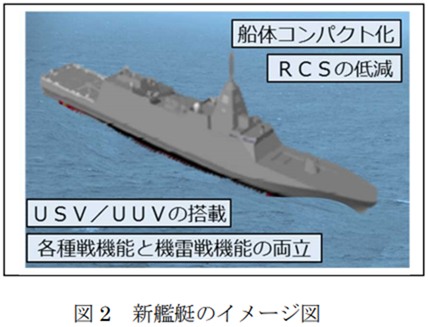

(3)新艦艇 30FFM の設計

企画提案が採用された造船会社からは、冗長性のある設計や RCS の徹底した低減による防御能力の向上といったアイデアが示された。

艦船設計官においては、各種戦機能と機雷戦機能の両立、様々な新規装備品・開発品及びＵＳＶ搭載をはじめとする新機軸の最大能力発揮等をコンセプトとした。また RCS を含む各シグネチャの低減や、戦闘艦船として求められる耐衝撃性等を考慮して試設計を実施した。

造船会社が建造も含めたノウハウやアイデアを持つ一方で、艦船設計官は、防衛省旧技術研究本部から受け継ぐ、様々な艦種（護衛艦、潜水艦、掃海艇、補給艦、輸送艦等）及び各造船会社が建造した艦船のすべての基本設計を担当してきた高い知見を持つ。造船会社のノウハウとアイデアに、艦船設計官がその知見をもって、要求と設計の橋渡し役及び企画提案の評価の基準を示す役割の一端を担って設計されたのが新艦艇 30FFM である。

＊１長官官房艦船設計官付
